雙電源切換開關就是因故停電自動切換到另外一個電源的開關,一般雙電源切換開關是廣泛應用于高層建筑、機房、小區、醫院、機場、碼頭、消防、冶金、化工、紡織等不允許停電的重要場所。
01
什么雙電源自動切換開關?
雙電源自動切換開關指的是一種由微處理器控制,用于電網系統中網電與網電或網電與發電機電源啟動切換的裝置,可使電源連續源供電。系列雙電源,當常用電突然故障或停電時,通過雙電源切換開關,自動投入到備用電源上,(小負荷下備用電源也可由發電機供電),使設備仍能正常運行。最常見的是電梯、消防、監控上、照明等。
02
雙電源自動切換開關的功能特點
兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護,徹底社絕了兩臺斷路器同時合閘的可能性,采用雙列復合式觸頭、橫接式機構、微電機預儲能及微電子控制技術,基本實現零飛弧(無滅弧罩),具有明顯通斷位置指示、掛鎖功能,可靠實現電源與負載間的隔離 可靠性高,使用壽命8000次以上,機電一體設計,開關轉換準確、靈活、可靠 電磁兼容好,抗干擾能力強,對外無干擾,自動化程序高。
雙電源自動切換開關具有短路、過載保護功能,過壓、欠壓、缺相自動轉換功能與智能報警功能,自動轉換參數可在外部自由設定,有操作電機智能保護功能,當消防控制中心給一控制信號進入智能控制器,兩臺斷路器都進入分閘狀態,留有計算機聯網接口,以備實現遙控、遙調、遙信、遙測等四遙功能。
全自動型不需外接任何控制元器件 外形美觀、體積小、重量輕 由邏輯控制板,以不同的邏輯來管理直接裝于開關內的電機,變速箱的動行操作來保證開關的位置,電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置,在超出110℃濕度和過電流狀態時跳閘,在故障消失后即自動投入工作,可逆減速齒輪采用直齒齒輪。
03
雙電源自動切換開關正常工作條件
(1)周?chē)諝鉁囟?周?chē)諝鉁囟壬舷?40℃,周?chē)諝鉁囟认孪?5℃,周?chē)諝鉁囟?4h的平均值不超過+35℃。
(2)海拔:安裝地點的海拔不超過2000m。
(4)大氣條件:大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%;在較底溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度+25℃,并考慮到因溫度變化發生在產品表面上的凝露。
(5)污染等級:污染等級為3級。
04
雙電源自動切換開關的分類
1、ATS和STS
STS(Static Transfer Switch),靜態開關,又叫靜態轉換開關,為電源二選一自動切換系統,第一路出現故障后STS自動切換到第二路給負載供電(前提第二路電正常且和第一路電基本同步),第二路故障的話STS自動切換到第一路給負載供電(前提第一路電正常且和第二路電基本同步),適合用于UPS-UPS,UPS-發電機,UPS-市電,市電等任意兩路電源的不斷電轉換,以上所有電源間都需要同步裝置已保證兩電源基本同步,否則STS無法切換。
主要由智能控制板,高速可控硅,斷路器構成,其標準切換時間為≤8ms,不會(huì )造成IT類負載斷電,既對負載可靠供電,同時又能保證STS在不同相切換時的安全性。

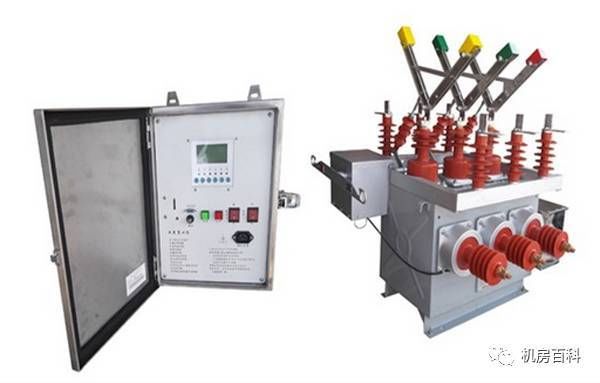

ATS也稱ATSE(是Automatic transfer switching equipment的英文縮寫),自動轉換開關。ATS主要用在緊急供電系統,將負載電路從一個電源自動換接至另一個(備用)電源的開關電器,以確保重要負荷連續、可靠運行,ATS為機械結構,轉換時間為100毫秒以上,會(huì )造成負載斷電。適合照明、電機類負載,其中負荷開關派生的自動轉換開關采用雙列復合式觸頭、傳動機構、微電機預儲能、以及微電子控制技術,基本實現了零飛弧,驅動電機為聚氯丁橡膠絕緣濕熱型電機,裝有安全裝置在超出110℃溫度和過電流狀態時自動跳閘,待故障消失后即自動投入工作,很大程度保證了開關壽命。

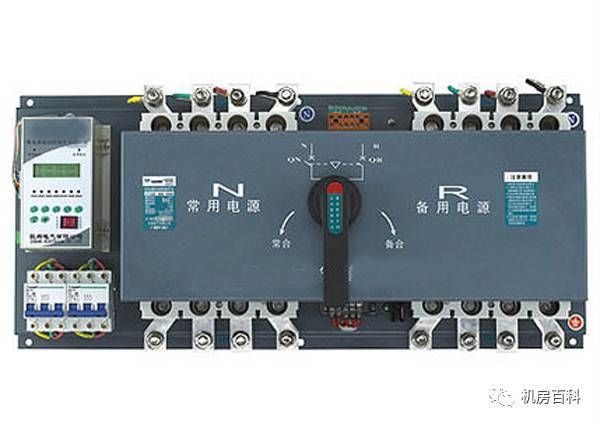

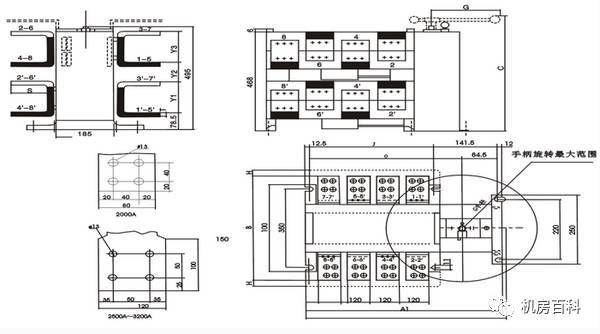

2、雙電源自動切換開關主要分為PC級雙電源開關(整體式)和CB級雙電源開關(雙斷路器式)

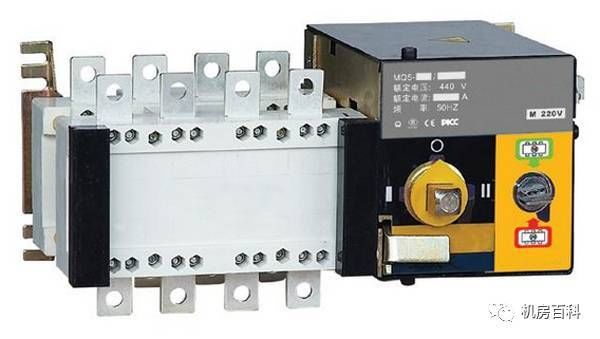

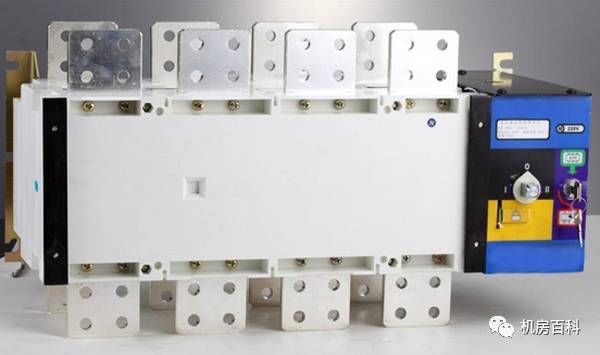

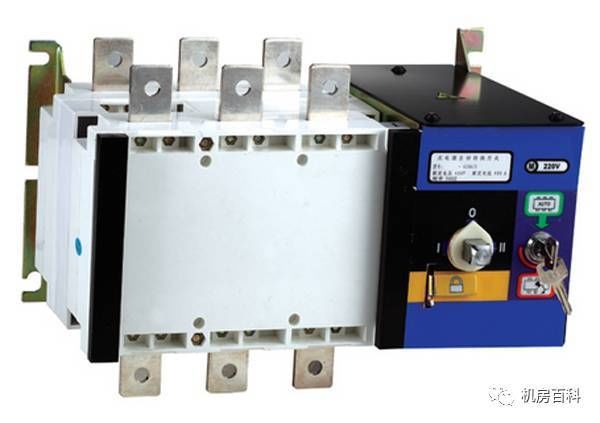

(1)PC級雙電源自動切換開關
PC級雙電源自動切換開關能夠接通、承載、但不用于分斷短路電流的雙電源,雙電源若選擇不具有過電流脫扣器的負荷開關作為執行器則屬于PC級自動轉換開關,不具備保護功能,但其具備較高的耐受和接通能力,能夠確保開關自身的安全,不因過載或短路等故障而損壞,在此情況下保證可靠的接通回路。

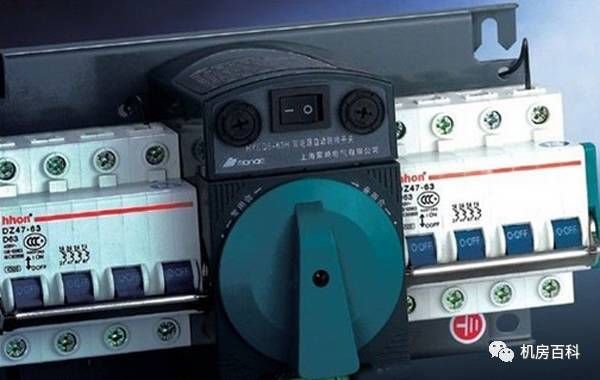

(2)CB級雙電源自動切換開關
CB級雙電源自動切換開關配備過電流脫扣器的雙電源,它的主觸頭能夠接通并用于分斷短路電流,雙電源應選擇僅具有短路電流脫扣器的斷路器作為執行器則屬于CB級自動轉換開關,具備選擇性的保護功能,能對下端的負荷和電纜提供短路保護,其接通和分斷能力遠大于使用接觸器和繼電器等其他元器件。
05
雙電源自動切換開關操作規程
1、當因故停電,且在較短時間內無法恢復供電時,必須啟用備用電源。
(1)切除市電供電各斷路器(包括配電室控制柜各斷路器,雙電源切換箱市供電斷電器),拉開雙投防倒送開關至自備電源一側,保持雙電源切換箱內自備電供電斷路器處于斷開狀態。
(2)啟動備用電源(柴油發電機組),待機組運轉正常時,順序閉合發電機空氣開關、自備電源控制柜內各斷路器。
(3)逐個閉合電源切換箱內各備用電源斷路器,向各負載送電。
(4)備用電源運行期間,操作值班人員不得離開發電機組,并根據負荷的變化及時調整電壓、廠頻率等,發現異常及時處理。
2、市電恢復供電時,應及時做好電源轉換工作,切斷備用電源,恢復市電供電。
(1)按順序逐個斷開自備電源各斷路器,順序是:雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。
(2)按柴油機停機步驟停機。
(3)按順序,從市電供電總開關至各分路開關逐個閉合各斷路器,將雙電源切換箱自市電供電斷路器置于閉合位置。
3、檢查各儀表及指示燈指示是否正常,啟動變壓器內冷卻風扇?;痉诸?lèi) 雙電源自動轉換開關(以下簡稱雙電源)是采用塑殼斷路器與負荷開關二大類型以下是二種產品介紹
06
如何選擇雙電源自動切換開關
雙電源自動切換開關在切換備用電源時是有延時的,這個延時主要作用在由主電源向備用電源轉換上。而有些用電設備對雙電源自動切換開關的轉換時間是有嚴格要求的,因此雙電源自動切換開關選型時一定要看好用電設備的轉換時間。下面就介紹一些用電設備對雙電源自動切換開關的轉換時間的要求。
(1)雙電源自動切換開關具有自投自復功能時,當主電源恢復正常供電后,雙電源自動切換開關應經延時后,切換回主電源。
(2)雙電源自動切換開關一般不允許帶大電動機或高感抗負載轉換,這類負載在運行中切換,兩路電源相位差較大時,電機將受到巨大的機械應力。同時,由電動機產生的反電勢引起的過流會(huì )造成熔斷器熔斷或斷路器脫扣。因此,當雙電源自動切換開關帶大電動機或高感抗負載轉換時,兩組動觸頭在轉換前應增加一個延時時間,即應選用延時轉換型雙電源自動切換開關,延時時間視負載情況確定。
(3)當采用發電機組作為應急照明電源時,發電機的啟動和電源轉換的全部時間不應大于15s。雙電源自動切換開關應選用“市電-發電機轉換”專用型。
(4)當變電室低壓配電系統為單母線分段運行,并設母聯開關時,雙電源自動切換開關總動作時間應與變電室母聯開關設定的動作時間整定值配合, 應大于聯絡(luò )開關動作時間0.5-1秒以上。變電室母聯開關的動作時間大多為2.5s,雙電源自動切換開關總動作時間宜在3s以上。
ATSC即雙電源自動轉換開關在工程中得到了廣泛的應用,正確合理的選擇ATSE可確保重要負荷的可靠供電,ATSE在重要負荷的供電系統中是不可缺少和重要的一個環節,ATSE目前在我國經歷了四個發展階段,即兩接觸器型、兩斷路器型、勵磁式專用轉換開關和電動式專用轉換開關。
(1)兩接觸器型轉換開關為第一代,是我國最早生產的雙電源轉換開關,它是由兩臺接觸器搭接而成的簡易電源,這種裝置因機械聯鎖不可靠、耗電大等缺點,因而在工程中越來越少采用。
(2)兩斷路器式轉換開關為第二代,也就是我國國家標準和IEC標準中所提到的CB級ATSE,它是由兩斷路器改造而成,另配機械聯鎖裝置,可具有短路或過電流保護功能,但是機械聯鎖不可靠。

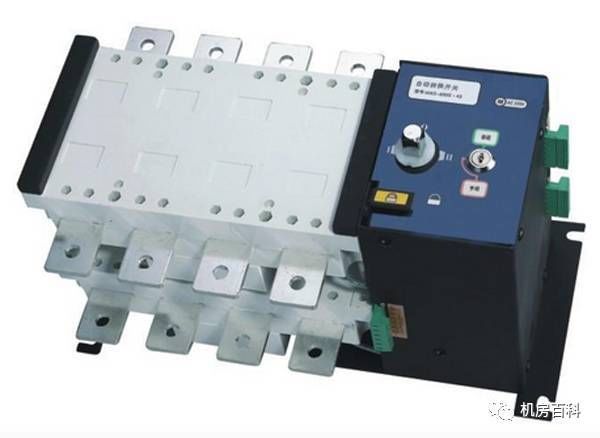

(3)勵磁式專用轉化開關為第三代,它是由勵磁式接觸器外加控制器構成的一個整體裝置,機械聯鎖可靠,轉換由電磁線圈產生吸引力來驅動開關,速度快。電動式專用轉換開關為第四代,是PC級ATSE,其主體為符合隔離開關,為機電一體式開關電器,轉換由電機驅動,轉換平穩且速度快,并且具有過0位功能。
07
ATSE的發展趨向主要包括兩個方面:
其一是開關主體,具備很高的抗沖擊電流能力,并且可頻繁轉換;具有可靠的機械聯鎖,確保任何狀態下兩路電源不能并列運行;不允許帶熔絲或脫跳裝置,以防止雙電源開關因過載而造成輸出端無電現象;具備0位功能,并且隔離距離大,以便能夠承受更高的沖擊電壓(8KV)以上;四級開關具備N(xiāo)級先合后分的功能,以防止ATSE在切換時,不同系統中 N線上電位漂移,使電流走向不一致或分流,造成剩余電流保護裝置誤動作。
其二是控制器,采用微處理器智能化產品,檢測模塊應具有較高的檢測精度和寬的參數設定范圍,包括電壓、頻率、延時時間等;具備良好的電磁兼容性,應能承受住主回路的電壓波動,浪涌保護,諧波干擾,電磁干擾等;轉換時間快,且延時可調;可為用戶提供各種信號及消防聯動接口,通信接口。
從ATSE的發展過程和發展趨向可以看出,PC級ATSE在工程中的應用將成為主流,值得一提的是,《固定式消防泵驅動器-控制器》(IEC標準修正草案)中指出,ATSE不應帶短路和過電流保護功能。而CB級ATSE不能夠滿足這一點,一旦出現短路和過電流的情況,脫扣器脫扣,造成電源側雖然有電, 而負載沒電的情況,不能滿足一、二級負荷對供電的要求。IEC標準修訂的趨向也證明了PC級ATSE在工程中的推廣是必然的。這也是我們?yōu)槭裁匆獑为殞C級ATSE進行闡述的理由,標準中還將ATS分成PC級和CB級2個級別。
