轉換開關
轉換開關式一種多檔式,控制多回路的主令電氣。轉換開關主要用于各種控制線路的轉換,電壓表,電路表的換相測量控制,配電裝置線路的轉換和遙控等。還可以用于直接控制小容量電動機的氣動,調速和換向。
一、轉換開關的工作原理

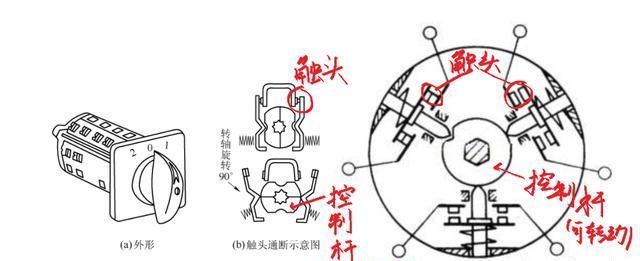

轉換開關的手柄連接控制桿,轉動手柄,控制桿跟著轉動。利用控制桿的形狀來控制觸頭的開合。
二、線路中文字符號,及圖形符號
文字符號:SA
圖形符號:
圖形符號。

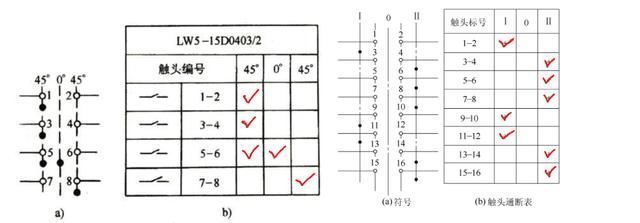

豎直線表示手柄所在位置,橫線空原點表示對應觸頭。例如,1、2觸頭式一對。
黑色圓點所在位置表示黑色圓點上方的觸頭是接通的。如上圖。紅色對號對號表示接通。
三、轉換開關的選用
轉開關又稱組合卡關,用來控制電機的時候,額定電流取電機額定電流的1.5~2.5倍。
根據電源種類,電壓等級,觸點數量、額定電流來選擇。
